Der Boschöler, Typ MCU 20 DA 1-7
Der Boschöler befindet sich auf der linken Seite des Kurbelgehäuses unterhalb der Kurbelwelle. Er wird über ein Schneckengetriebe zusammen mit der Zahnradpumpe von der Kurbelwelle angetrieben.

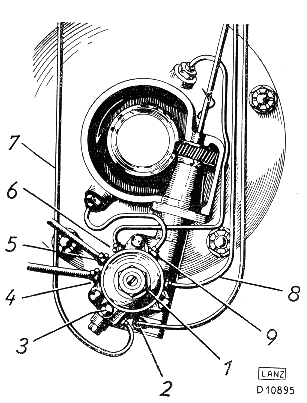

1. Boschöler
2. Zahradpumpe
3. Regulierwelle
4. Saugleitung für Frischöl
5. Saugleitung für Umlauföl
6. Druckleitung für linkes Hauptlager
7. Druckleitung für Kolben
8. Druckleitung für rechtes Hauptlager
9. Druckleitung für Pleullager

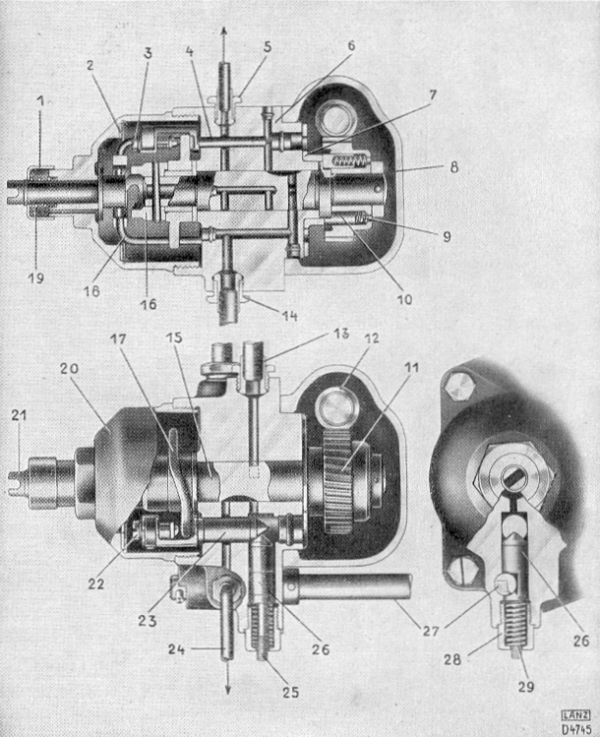

Oben: Schnitt durch eine Frischölpumpe (für Pleul- oder Hauptlager)
Unten: Schnitt durch das regelbare Pumpenelement (für zylinder)
1.Kappe |
11. Schneckenrad |
21. Kuppelbolzen zum Vorpumpen |
2. Ring für Anschlag der Pumpenkolben |
12. Schneckenwelle |
22. Einstellschraube für Pumpenhub |
3. Einstellschraube für |
13. Saugleitung für gemischtes Oel (Zylinder) |
23. Pumpenkolben |
4. Pumpenkolben |
14. Saugleitung für Frischöl |
24. Druckleitung für gemischtes Oel (Zylinder) |
5. Druckleitung für Frischöl |
15.Boschölerachse |
25. Gewindebolzen zum Ausschalten der Oelerregulierung |
6. Pumpenkörper |
16. Mitnehmerklaue |
26. Regulierkolben |
7. Ausrückscheibe |
17. Hubscheibe für Oelpumpenantrieb |
27. Regulierwelle |
8. Gehäuse Oelpumpenantrieb |
18. Ausrückgabel |
28. Kapsel |
9. Feder |
19. Feder |
29. Feder |
10. Mitnehmerbolzen |
20. Deckel |
|
Einstellschrauben am Öler:
K für Zylinder (Kolben)
P für Pleullager
LH für linkes Hauptlager
RH für rechtes Hauptlager
1. Pumpenkolben
2. Gewindebüchse
3. Sprengring
4. Schlitzschraube
Einstelldaten für den Boschöler Typ MCU 20 DA 1-7 als PDF
