HL Bulldog
Bemerkungen:
- unter der Leitung von Fritz Huber 1921 zunächst als Gespann-Motor entwickelt
- "Ur"-Bulldog als Schwerölmotor nach dem Glühkopfprinzip erhält seinen Namen aufgrund der gedrungenen und kräftigen Gestalt, ähnlich einer Bulldogge
Beispielbilder:
Varianten:
| Typ | Bezeichnung |
|---|---|
HL12 Gespann Bulldog |
erster Bulldog wurde noch von Zugtieren zum Einsatz gezogen |

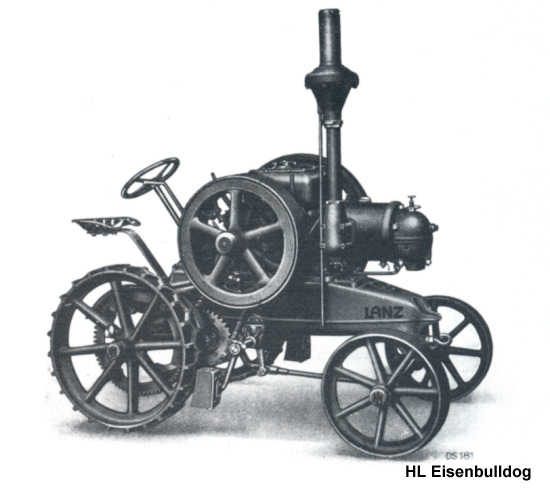

HL 12 PS Eisenbulldog |
selbstfahrender Schwerölmotor mit Eisenbereifung |

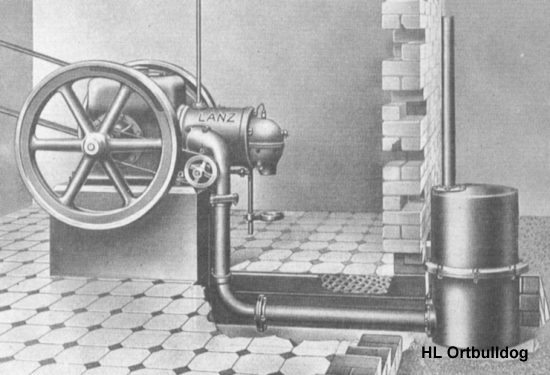

HL 12 /15PS Ortbulldog |
ortsfester Schwerölmotor zum Antrieb von Maschinen |

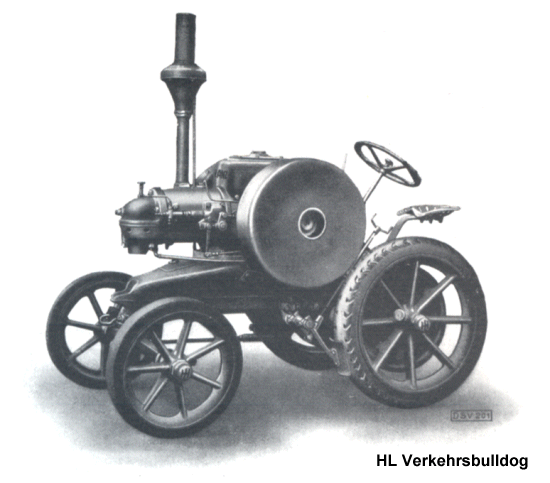

HL 12PS Verkehrsbulldog |
selbstfahrender Schwerölmotor als Zugmaschine, mit Zwillingsbereifung (Doppelbulldog) |
Technische Daten:
| Varianten | HL12 PS | HL 15PS |
|---|---|---|
Baujahre |
1921-27 | 1921-27 |
Dauerstleistung [PS]: |
12 |
15 |
Höchstleistung [PS]: |
15 | 18 |
Zylinderbohrung [mm] |
190 | 190 |
Kolbenhub [mm] |
220 | 220 |
Hubraum [l] |
6,3 | 6,3 |
Drehzahl [U/min] |
420 | 500 |
Leerlauf-Drehzahl[U/min]: |
- | - |
Dokumente:
| Dokumente | Link |
|---|---|
Prospekte zum Download |
HL12 |
Ersatzteilliste auf CD-Rom |
Ersatzteilliste LANZ Schwerölbulldog HL12 |
Betriebsanleitung auf CD-Rom |
Bedienungsvorschrift zum Schwerölmotor "Bulldog" |
Schleppernummern:
| Typ | Baujahre | Schlepper-Nummern |
|---|---|---|
HL |
1924-27 |
1501-6500;17001-17932;18230-18328 |
